製品概要
映像制作の現場の声に応えたSRT伝送装置をご提供いたします。H/Wによる低遅延処理、モニタリング用ディスプレイ、本体記録などの、現場サポート機能を実現しました。

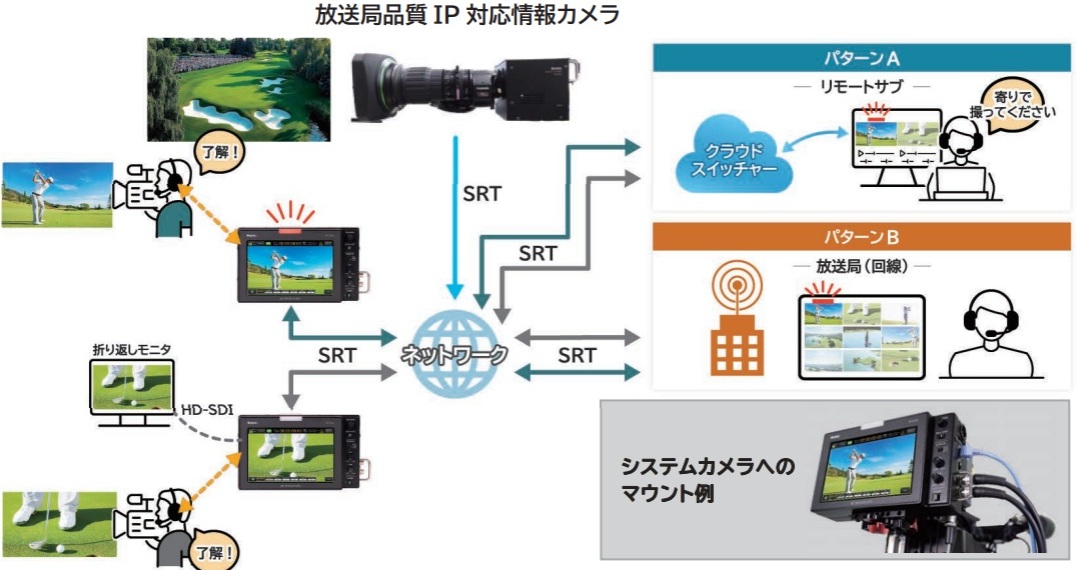

活用シーン
![]() |
特長
■超低遅延
ハードウェア H.264(MPEG-4 AVC)/H.265(HEVC) CODEC による低遅延変換を実現。
3G-SDI信号の、リアルタイムに SRT へ変換し IP 伝送を実現しました。
■ディスプレイ内蔵
7インチ full-HD ディスプレイによるリアルタイムモニタリングを実現。
現場での映像モニタリングを可能としました。
■現場サポート機能
SDカードへの録画/再生機能を搭載。 万一の伝送トラブルの際にも映像記録を残す事が出来ます。
ライブ中継の際のタリー信号表示、インカム機能、カメラからの電源供給機能を搭載。
*SRT (Secure Reliable Transport ) プロトコル…リアルタイム性を保持しつつ高い映像品質を守るという高い機能性を持った次世代のIP映像伝送フォーマット

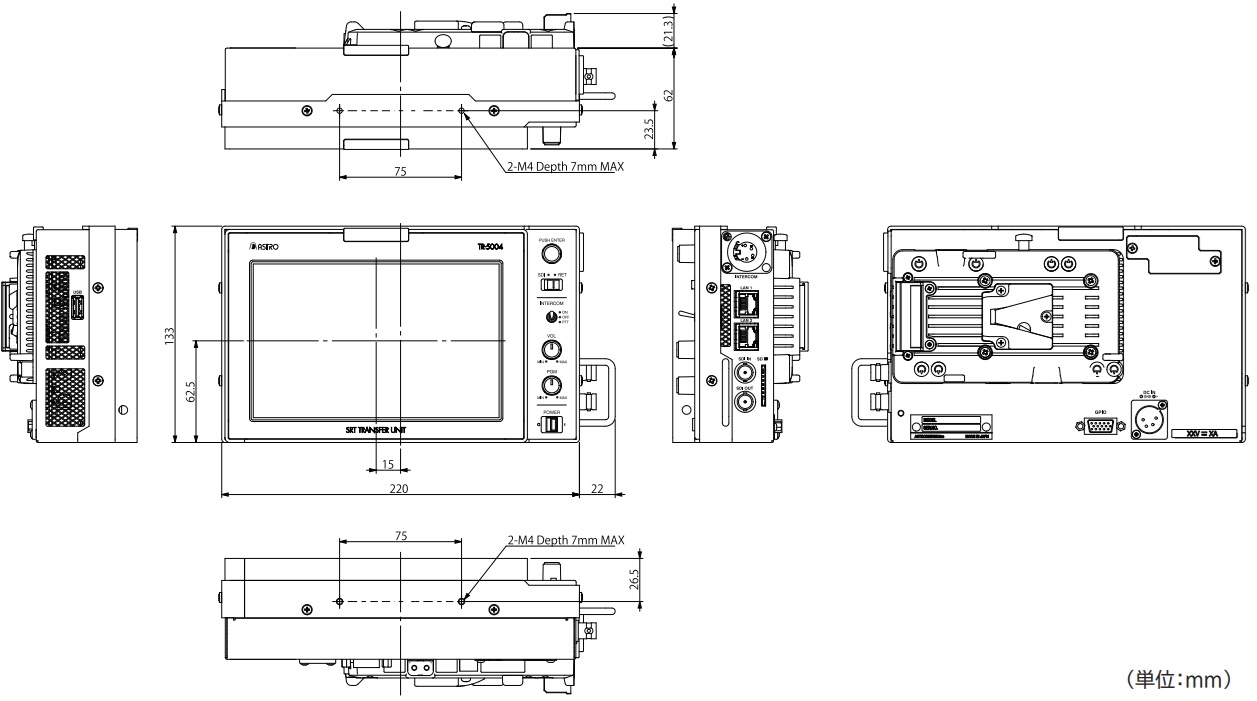

外形図
![]() |
仕様
入出力仕様
項目 | 仕様 | |
---|---|---|
IPインターフェース | 1000Base-T Ethernet:2系統 | |
伝送プロトコル | SRT | |
映像 | インターフェース | 3G/HD-SDI入力:1系統 3G/HD-SDI出力:1系統 |
フォーマット | 1920×1080 60p/59.94p/50p/30p/29.97p/25p/24p/23.98p YCbCr 4:2:2 10bit LevelA 60i/59.94i/50i/24PsF/23.98PsF YCbCr 4:2:2 10bit |
|
コーデック | H.265 | HVEC 4:2:2/4:2:0 10bit H.264 | MPEG-4 AVC 4:2:2 10bit/4:2:0 8bit BitRate:512Kbps-95Mbps CBR、VBR |
|
音声 | インターフェース | XLR-4pin オスコネクタ ①MIC COLD ②MIC HOT ③GND ④ヘッドフォン |
フォーマット | 48kHz 24bit Max6ch SDI Embedded:4ch, INTERCOM:2ch |
|
コーデック | AAC-LC | |
GPIO | D-sub 15pin オスコネクタ | |
Tally | TSL UMD protocol V5.0 Tally | |
USB3.0 | TypeA コネクタ | |
液晶 | 画面サイズ | 7.0 inch |
輝度 | 300cd/㎡(typ) | |
解像度 | 1920×1200 Pixels | |
コントラスト比 | 1100:1 |
一般
項目 | 仕様 |
---|---|
電源電圧 | DC10.5-17V |
消費電力 | 20W MAX |
動作温度 | 0~40℃ (結露無きこと) |
動作湿度 | 20~80%RH (結露無きこと) |
外形寸法 | 220(W) x 133(H) x 62(D) mm (突起物含まず) |
質量 | 1.15kg |
