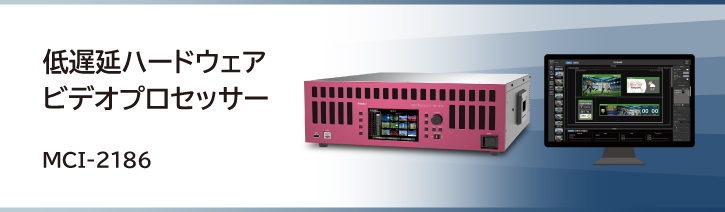

MCI-2186 低遅延ハードウェアビデオプロセッサー

MCI-2186は、17Mピクセル4:4:4 10bit処理とIPインターフェースを備えた、3Uサイズの高性能ビデオプロセッサーです。
柔軟なI/O 構成と直感的UI で、大型映像システムを効率的に運用できます。

ライブエンターテインメント	コントロールルーム	サイネージ

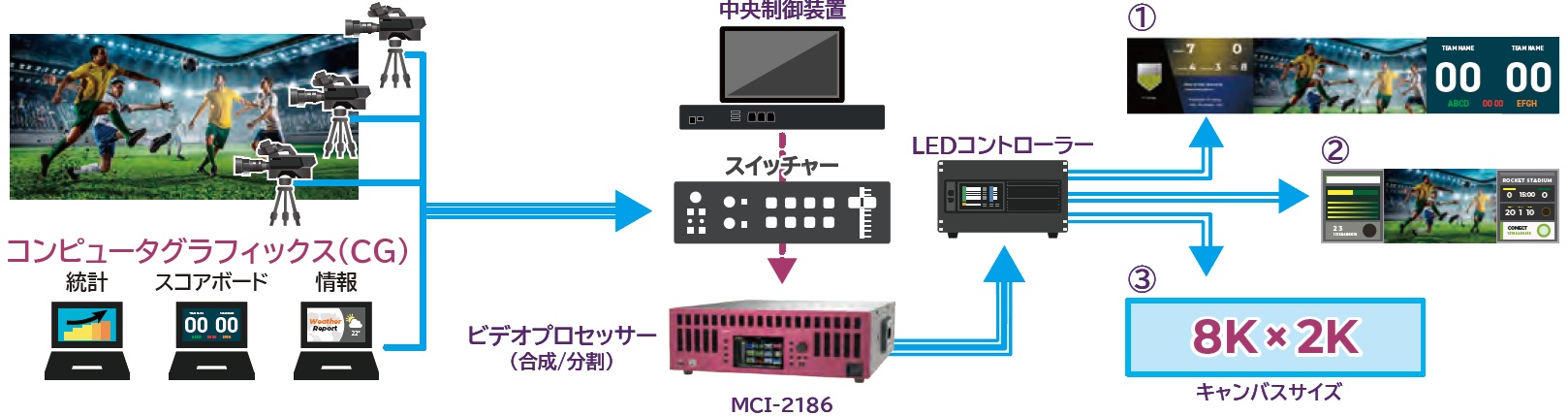

■自由度の高いレイアウト
最大17M ピクセル（4K 2 面=HD8 面）の描画キャンバスに映像を自由な解像度でレイアウト可能
PinP やテロップのキー合成にも対応

■直感的な操作
専用Web GUI上で入力映像やレイアウト設定をプレビューしながら直感的に操作可能
HW処理によるシームレスな映像切り替え、レイアウト変更が可能

■高い拡張性

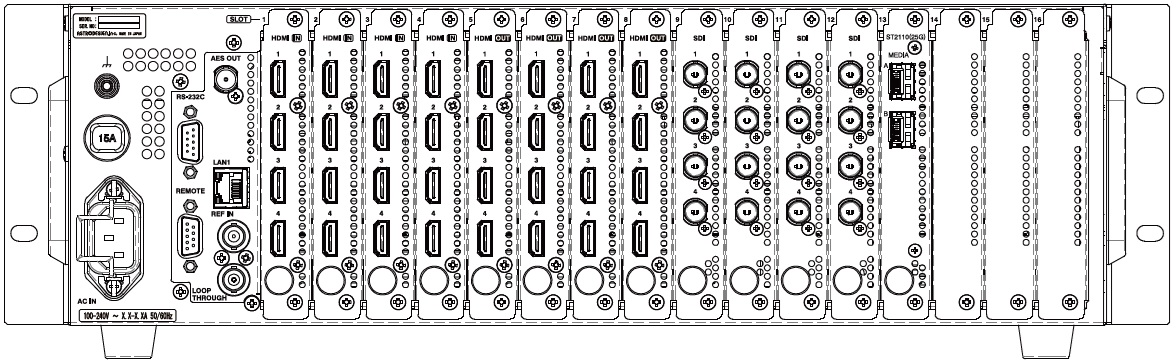

64系統のI/Oを搭載し、スタジアム・アリーナから監視ルームまで幅広い用途に対応
IP（ST 2110-20, -30）入出力モジュールを搭載し、IP運用にも対応可能

■リモート監視・メンテナンス
遠隔から稼働状況を監視し、トラブル時も素早く対応可能
機能拡張などのソフトウェアアップデートもリモートで実行可能

項目		仕様
チャンネル数		HD : 4系統 4K : 2系統
映像	コネクター	BNC×4
	走査方式	プログレッシブ / インターレース
	HD-SDI (SMPTE 292M)	1920×1080/60i, 59.94i, 50i 1920×1080/30p, 29.97p, 25p, 24p, 23.98p 1920×1080/30PsF, 29.97PsF, 25PsF, 24PsF, 23.98PsF 1280×720/60p, 59.94p, 50p, 30p, 29.97p, 25p, 24p, 23.98p
	3G-SDI (SMPTE 424M Level A)	1920×1080/60p, 59.94p, 50p
	6G-SDI (SMPTE 2081-1)	3840×2160/30p, 29.97p, 25p, 24p, 23.98p 4096×2160/30p, 29.97p, 25p, 24p, 23.98p
	12G-SDI (SMPTE 2082-1)	3840×2160/60p, 59.94p, 50p 4096×2160/60p, 59.94p, 50p
	データ分解能	10bit
	カラーフォーマット	デジタル YCbCr (4:2:2)
音声	データ分解能	24bit
	対応規格	SMPTE 299M
	サンプリング	48kHz

項目		仕様
チャンネル数		HD : 4系統 4K : 2系統
映像	コネクター	HDMI Type A×4
	対応規格	HDMI 2.0 TMDS クロック 25MHz ~ 300MHz TMDS データレート 0.75Gbps ~ 18Gbps
	データ分解能	8bit/10bit
	カラーフォーマット	RGB4:4:4/YCbCr 4:4:4/YCbCr 4:2:2
音声	チャンネル数	リニアPCM 32ch
音声	サンプリング	48kHz

項目		仕様
ストリーム数		HD : 4入出力 4K : 1入出力
コネクター		SFP28
対応規格		SMPTE ST 2110-10, -20, -30, -31, -40 SMPTE ST 2059-1/-2 SMPTE ST 2022-7 NMOS IS-04, IS-05
映像	映像フォーマット	1920×1080/60i, 59.94i, 50i 1920×1080/60p, 59.94p, 50p, 30p, 29.97p, 25p, 24p, 23.98p 1920×1080/30PsF, 29.97PsF, 25PsF, 24PsF, 23.98PsF 3840×2160/60p, 59.94p, 50p, 30p, 29.97p, 25p, 24p, 23.98p
	データ分解能	10bit
	カラーフォーマット	YCbCr 4:2:2
音声	チャンネル数	リニアPCM 16ch

項目	仕様
電源	AC100-240V 50/60Hz
使用温度範囲	5-40℃
使用湿度範囲	20~80%RH (結露なきこと)
消費電力	最大 800W
外形寸法	430 (W) ×133 (H) × 400 (D) mm (突起物含まず)
質量	20kg
同期信号入力	NTSC BB/HD3 値パッシブスルー出力付き
音声出力	AES 1 系統 BNC
制御インターフェース	LAN /RS-232C/ 専用 Remote
付属品	AC ケーブル　　　　　1 本 (7A 品) 取扱説明書　　　　　 CD 1 枚ラックマウント金具　 1 組
