製品概要
8K 映像技術を活用した 「ライブ撮影の業務効率化 (1人で4カメの操作)」 をご提案します。
1台の8K カメラで撮影した映像から、任意の4画面を切り出して4つのHD 映像出力が可能です。
この出力をSRT トランスミッターTR-5004と組み合わせれば、クラウド編集も可能となります。
活用シーン

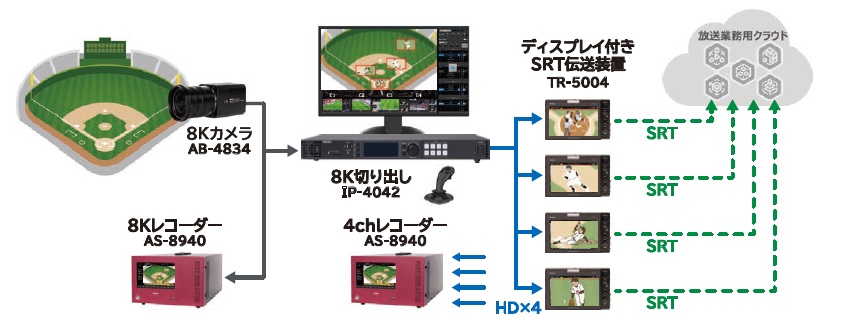

8K撮影と8K映像切り出し技術を活用した 「ライブ撮影の業務効率化」イメージ |
![]() |
競馬場 | コンサート |
![]() |
![]() |
特長
■リアルタイム処理
IP-4042 は、8Kの大画面からリアルタイムに映像を切り出し、4 ストリームのHD 信号として出力
スポーツやコンサート等のライブエンターテインメントでの映像収録の省力化に最適
■記録装置連携
アストロデザインの非圧縮8K メディアサーバー「AS-8940」と連携する事で、8K 映像の丸ごとキャプチャや、
切り出した4 ストリームのHD 映像の記録に柔軟に対応
■切り出し画面
ショットメモリ機能により、あらかじめ設定した任意のサイズや任意の位置からの切り出しが可能
さらに、切り出しのサイズを変更しつつ、切り出しウィンドウ位置の移動準備も実現
■PCからの制御
PC 用インタラクティブ制御ソフトウェア「SP-4030」との組み合わせで、全体映像を観ながらリアルタイムに
任意の4か所の映像を切り出す事が可能(詳細スペックや構成はご相談ください)

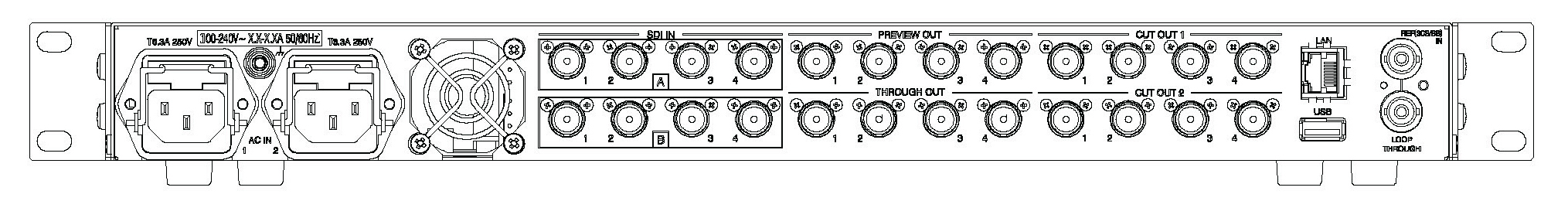

背面図
仕様
入出力仕様
項目 | 仕様 |
---|---|
SDI入力 |
12G-SDI 4系統 |
切り出し出力 | 3G-SDI/HD-SDI 4 系統 1920×1080 60p/59.94p/50p 1920×1080 60i/59.94i/50i |
プレビュー出力 | 3G-SDI/HD-SDI 4 系統 1920×1080 60p/59.94p/50p 1920×1080 60i/59.94i/50i |
スルー出力 | 入力信号のアクティブスルー |
リファレンス入力 | BNC コネクタ 1 系統 パッシブスルー端子 BB 信号/HD3 値信号 |
LAN | 100Base-T Ethernet RJ-45 コネクタ 1 系統 |
一般
項目 | 仕様 | |
---|---|---|
電源 | AC100-240V 50/60Hz | |
使用温度範 | 5-40℃ | |
使用湿度範 | 20-80%RH (結露無きこと) | |
消費電力 |
最大100W |
|
外形寸法 | 430(W)×44(H)×351(D)mm (突起物含まず) | |
質量 | 4.5kg |
付属品
項目 | 仕様 |
---|---|
AC ケーブル | 2 本 (7A 品) |
取扱説明書 | CD 1 枚 |
ラックマウント金具 | 1 組 |
8K ROIエリア制御アプリケーション SP-4030-A 推奨動作環境
項目 | 仕様 |
---|---|
OS | Windows 11 Pro 64bit |
CPU | Core i9-13900HX (最大5.40Ghz/24 コア/32 スレッド) 相当品 |
GPU | NVIDIA GeForce RTX4070 |
メモリ | 16GB |
SSD | 1TB |
