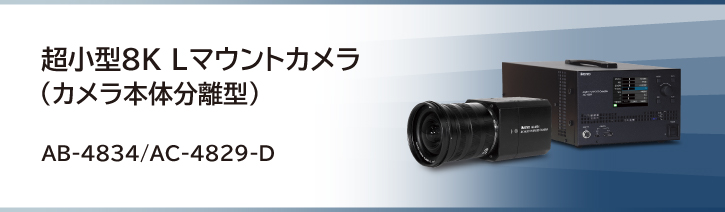

製品概要

8K4K の超高解像度カメラを、本体（CCU） を分離する事で超小型カメラヘッドとして実現。L マウントの採用により、高機能・高品質な様々なレンズを使用しての幅広い用途に対応。グローバルシャッター搭載により、高速移動体もゆがみのない撮影が可能。

活用シーン

 スタジアム・アリーナ  劇場・ホール  リモートモニタリング

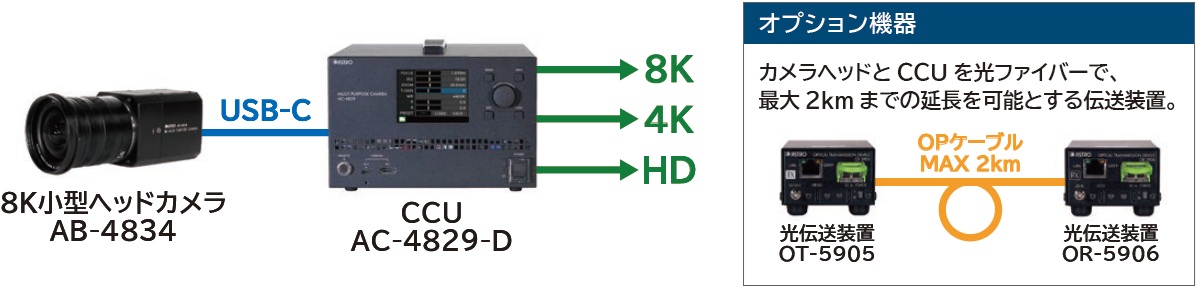

特長・接続例

■超小型カメラヘッド
カメラ本体（CCU） を分離する事で、どこにでも設置可能な超小型カメラヘッドを実現

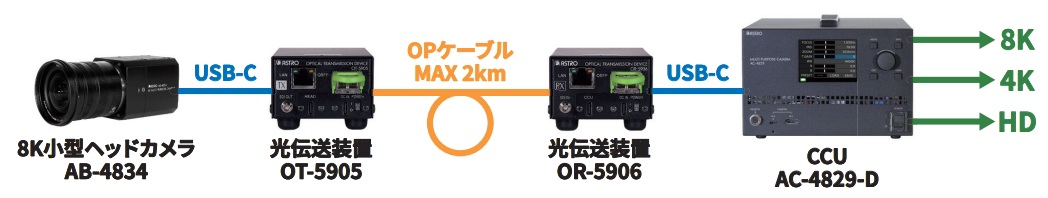

カメラヘッドと本体を光ファイバーによる接続で、最大2km 分離して設置することが可能

■超低遅延の遠距離伝送対応
デジタル一眼レフカメラで使われるL マウントを採用
お客様の用途に応じて、L マウントに準拠した各社の様々な高性能・高機能レンズを使用可能

■Lマウント対応でさまざまなレンズの選択が可能
映像撮影用の画像センサーの全画素を同時に読み出す「グローバルシャッター」を採用
動く被写体をローリングシャッターで撮影する際に発生する動体歪や、フリッカー現象を抑制

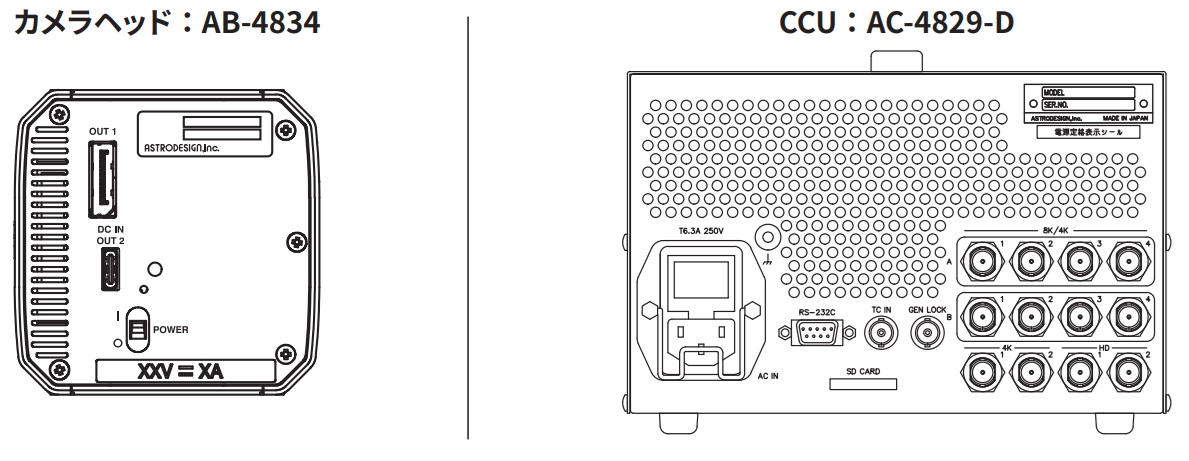

背面図

仕様

カメラ部　(AB-4834)

項目 仕様
撮像素子 スーパー 35mm相当 単板 CMOS イメージセンサー 24.576×13.824mm
有効画素数 約3,300万画素
ADCビット深度 12bit
レンズマウント Lマウント
ラチチュード 12 Stop
電子シャッター 1/50～1/10000
フレーム周波数 50, 59.94, 60Hz
外形寸法 68（W）×68（H）×88.5（D）mm（突起物含まず）
質量 430ｇ
電源電圧 DC+15V
消費電力 9W
使用温度範囲 0～40℃
使用湿度範囲 20～80%RH（結露なきこと）

入出力部　CCU(AC-4829-D)

項目 仕様
8K/4K映像出力端子 BNC×8（2分配） 12G-SDI×4　8K 50,59.94,60p
（SMPTE ST 2082-12）
3G-SDI×4　4K 50,59.94,60p
（SMPTE 424M）
4Kダウンコン出力端子 BNC×2（2分配） 12G-SDI　4K50,59.94,60p
（SMPTE ST 2082-10）
HDダウンコン出力端子 BNC×2（2分配） 1,5G/3G-SDI　HD 50i/p,59.94i/p,60i/p
（SMPTE 292M/424M）
CAMERA IN1 端子

DisplayPort×1
CAMERA IN2 端子 USB TypeC×1
TC IN 端子 BNC×1
TC OUT 端子 BNC×1
REMOTE端子 HR10丸型12ピン×1
RS-232 端子 D sub 9pin×1
電源電圧 AC100V-240V
使用温度範囲 0～40℃
使用湿度範囲 20～80%RH（結露なきこと）
外形寸法 210（W）×133（H）×370（D）mm（3Uハーフラック/突起物含まず）
質量 4.0kg
