製品概要

放送局等で使われる放送品質 IP 対応情報カメラシステムを、 高画質デュアルユース監視システムとしてご提供 SRT 伝送方式 (Secure Reliable Transport) を採用し、 AES 暗号化された IP 映像伝送を実現
※SRT 受信装置 「TR-5004」 との組み合わせで、 暗号化 IP 通信による映像送受信システムを実現します

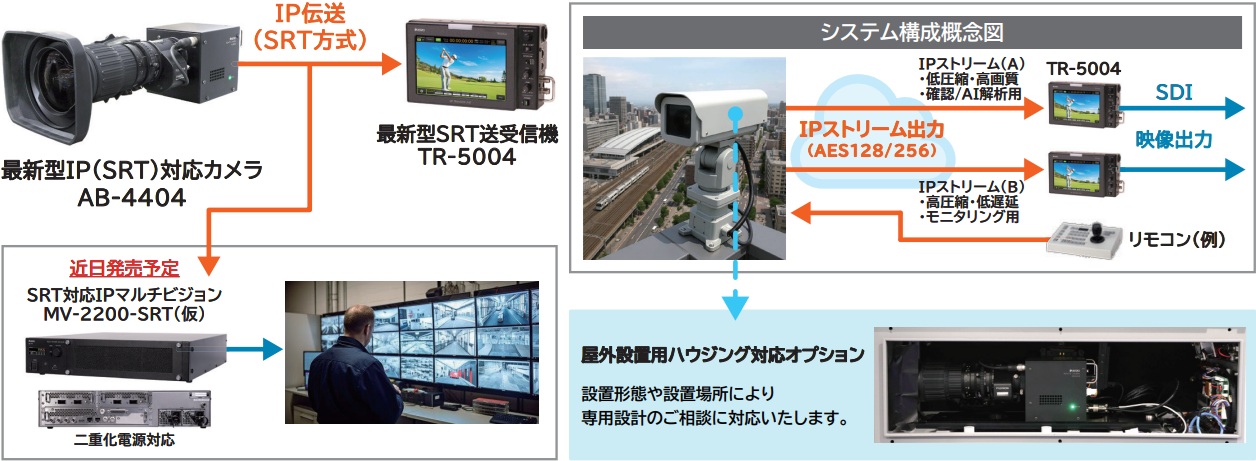

活用シーン

特長

SRT 伝送方式
Secure Reliable Transport : 頑強なセキュリティで保護された IP映像伝送
H.264/H.265 圧縮された映像を AESで暗号化して IP伝送するフォーマットを採用

B4 マウント
放送局でも使用される高クオリティのレンズを使用可能な汎用 B4マウントを採用
お客様の使用環境に応じた、多彩なレンズの使用が可能

4K センサー
HD 運用時には 4K 解像度のセンサーから画質劣化の無いデジタルズームが使用可能
ファームウェアアップデートにより 4Kダイレクト出力にも対応予定 (FY25 4Q予定)

PoE 対応
映像伝送、カメラ操作や架台の操作に加え、PoEにより電源供給もネットワークケーブル 1本
外部に出るケーブルを最小化することにより、 セキュリティに万全の配慮を行いました。

※ SRT受信装置 「TR-5004」 との組み合わせで、 暗号化 IP通信による映像送受信システムを実現します。
※ お客様の設置環境に応じた専用の架台 ・ ハウジングシステムをご用意いたします。

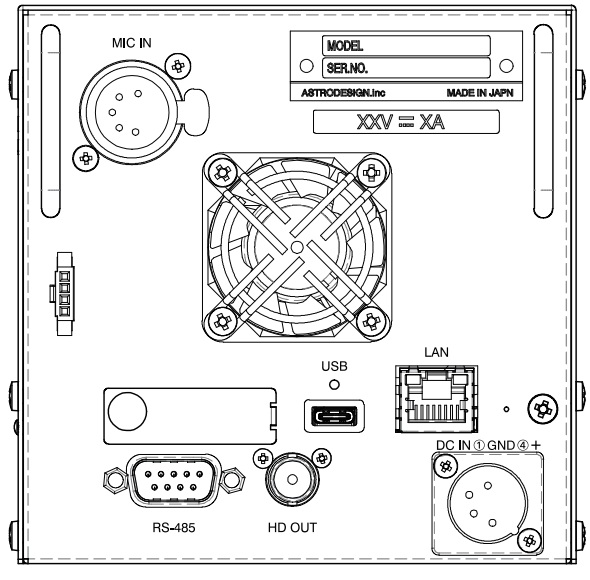

背面図

仕様

入出力仕様

項目 仕様
撮像素子 1/1.8 インチ 単板 CMOS イメージセンサー 7.68×4.32mm
有効画素数 約 829 万画素
ADC ビット深度 12bit
レンズマウント B4 マウント
ラチチュード 12 Stop
電子シャッター 1/60〜1/10,000
フレーム周波数 59.94, 60Hz
HD 映像出力 1.5G/3G-SDI (SMPTE 292M) × 1
解像度 1920×1080 YCbCr 422 10bit 59.94i/60i/59.94p/60p
AUDIO 入力端子 MIC IN XLR タイプ 5 ピン ( ステレオ )
LAN RJ45 × 1 1000Base-T Ethernet
IP 出力フォーマット SRT Main 1 Stream / Sub 1 Stream
エンコード 映像

Main:
解像度 1920x1080 60p/59.94p
  H.264 | MPEG-4 AVC  プロファイル AVC:4:2:0 10bit、 4:2:2 10bit
  H.265 | MPEG-H HEVC プロファイル AVC:4:2:0 10bit、 4:2:2 10bit
  ビットレート 1Mbps – 90Mbps VBR, CBR

SUB :
解像度 480x270 60p/59.94p
     H.265 | MPEG-H HEVC プロファイル AVC:4:2:2 10bit
     ビットレート 1Mbps – 5Mbps VBR, CBR

エンコード 音声 AAC-LC 48kHz 24bit 2ch
ビットレート 64kbps – 320kbps
外形寸法 120(W)×120(H)×120(D)mm (突起含まず)
質量 1.1kg
質量 1.1kg
電源電圧 DC+10.5〜17V
消費電力 20W
使用温度範囲 0〜40℃
使用湿度範囲 20〜80%RH (結露なきこと)
