製品概要

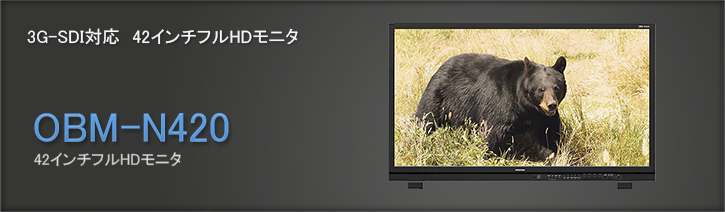

OBM-N420は3G-SDI入力に対応したフルHD解像度の42インチモニタです。

特長

・ガマットエラー表示
・HDR表示機能(HLG、PQ、S-Log3等)
・各種マーカー機能
・ウェーブフォーム、ベクトルスコープ表示機能
・外部制御(GPIO、RS-422、RJ-45)

仕様

OBM-N420

入力 2 x BNC 3G/HD/SD-SDI-1/2
1 x HDMI HDMI 1.3a
3 x BNC (YPbPr) Analog(YPBPR)
1 x BNC (CVBS) Composite
1 x DVI DVI-D

出力

2 x BNC

3G/HD/SD-SDI-1/2
入力信号フォーマット SMPTE ST 425-AB

1080p(60/59.94/50/30/29.97/25/24/23.98/30sF/29.97sF/25sF/24sF/23.98sF)
1080i (60/59.94/50)

SMPTE ST 274 1080p(30/29.97/25/24/23.98/24sF/23.98sF) / 1080i (60/59.94/50)
SMPTE ST 296 720p(60/59.94/50)
SMPTE ST 260 1035i(60/59.94)
SMPTE ST 2048 2048 x 1080p(24/23.98/24sF/23.98sF)
SMPTE ST 125 480i(59.94)
ITU-R BT.656 576i(50)
HDMI ~ 1080p(60)
音声 1 x Phone Jack In Line In(Stereo)
1 x Phone Jack Out H/P Out(Front, Stereo)
2 x Speaker Out Stereo

液晶パネル















画面サイズ

42インチ

解像度

1920 x 1080 (16:9)

画素ピッチ

0.484mm

表示色

10bit, 1073M色

視野角

上下左右178度

輝度

700cd/m²

コントラスト比

4000:1

表示エリア

930.24 x 523.26 (mm)
外部制御

1 x Ethernet

Control/Update, RJ-45P Input / Output
1 x GPIO GPI-7 Port, RJ-45P Jack
2 x Serial RS-422 Jack, RJ-45P Input / Output
1 x USB ファームウェアアップデート, Color Calibration

一般仕様

電源電圧

AC(100-230V,50/60Hz)/DC24V

消費電力

Max 156W

動作温度範囲

0~40℃

動作湿度範囲

20 ~ 80%RH (結露なきこと)

外形寸法

988x640x300mm (スタンド込)

質量

32kg

付属品

電源ケーブル

オプション

壁掛金具、キャリングケース

背面写真
