製品概要

最大64Mピクセル (8Kx2面=4Kx8面=HDx32面) のビデオ処理性能を持つ最上位機種 最大64ch (4K) の入出力を、自由な解像度で同期した映像表示が可能 ハードウェア映像処理回路により、超低遅延ビデオ処理を実現しました。

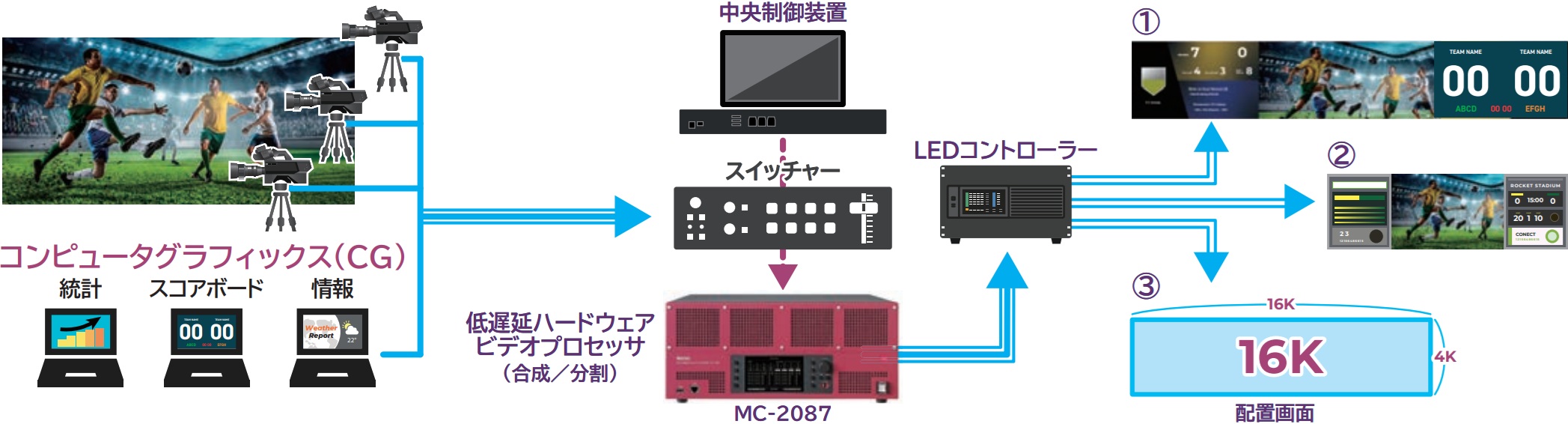

活用シーン

 ライブエンターテイメント
スタジアム/アリーナ/大型劇場・ホール		 コントロールルーム
防災センター/監視ルーム		  リモートモニタリング
商業施設/大型LEDビジョン

特長

■大画面対応
合計 64M pixel の映像入力 (64入出力) を、自由な解像度で同期した映像表示が可能
スタジアムやアリーナの大型 LED 設備、高精細・多画面モニタリング、大型サイネージ設備に最適

■ 超低遅延
全てのビデオ信号処理に大型のFPGA を採用し、超低遅延での映像信号処理を実現
ライブ会場での大型LED 映像演出、リアルタイム性が必要な監視設備等に最適

■高信頼性
FPGA 回路での画像処理による高信頼性を実現
PC アーキテクチャによる OS やドライバの不具合によるトラブルとは無縁

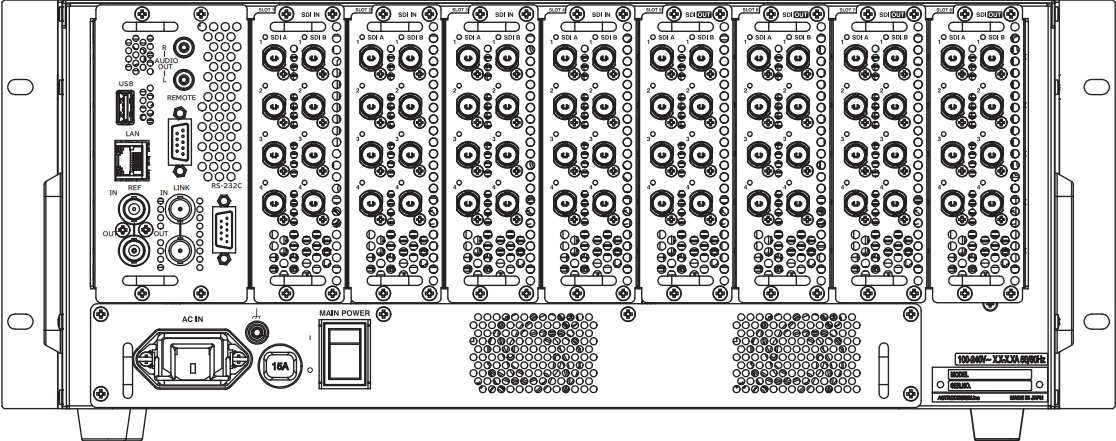

背面図

仕様

12G/6G/3G/1.5G-SDI インターフェースボード (入力:MC-2087-1S / 出力:MC-2087-2S)

項目 仕様
チャンネル数 8系統
映像 コネクター BNCx8
走査方式  プログレッシブ
インターレース
HD-SDI (SMPTE 292M)  1920x1080/60p,59.94i,50i
1920x1080/30p,29.97p,25p,24p,23.98p
1920x1080/30PsF,29.97PsF,25PsF,24PsF,23.98PsF
1280x720/60p,59.94p,50p,30p,29.97p,25p,24p,23.98p
3G-SDI (SMPTE 424M Level A) 1920x1080/60p,59.94p,50p
6G-SDI (4K) 3840x2160/30p,29.97p,25p,24p,23.98p
12G-SDI (4K)
12G-SDI (8K)
(SMPTE ST 2082)		 3840x2160/60p,59.94p,50p BNCx1
7680x4320/60p,59.94p,50p		 BNC×1
BNCx4
データ分解能 10bit
カラーフォーマット デジタル YCbCr (4:2:2)
音声 データ分解能  24bit
対応規格  SMPTE 299M
サンプリング 48kHz/ 同期のみ

HDMIインターフェースボード (入力:MC-2087-1H / 出力:MC-2087-2H)

項目 仕様
チャンネル数 4系統(8K映像 (HDMI 2.1) はチャンネル1のみを使用します)
映像 コネクター HDMI Type A×4
対応規格  HDMI2.0 TMDS 25~594MHz
TMDSデータレート 0.75~18Gbps
HDMI2.1 FRL 10Gbps/4Lane
映像フォーマット 1920x1080 RGB 4:4:4/YCbCr 4:2:2 8/10bit 60p/59.94p/50p
3840x2160 RGB 4:4:4/YCbCr 4:2:2 8bit 60p/59.94p
7680x4320 YCbCr 4:2:2 10bit 30p/29.97p/25p/24p/23.98p
7680x4320 RGB 4:4:4/8bit 30p/29.97p/25p/24p/23.98p
7680x4320 RGB 4:4:4/YCbCr 4:4:4 8bit 30p/29.97p/25p/24p/23.98p
表示画素数 最大 7680x4320
音声 チャンネル数 24bit
対応規格  リニアPCM 2ch
サンプリング 48kHz/ 同期のみ
その他 EDID 編集機能
HDCP Ver.1.4/Ver.2.3 対応

本体仕様(MC-2087)

項目 仕様
電源電圧 AC100〜240V
動作温度範囲 5〜40℃
動作湿度範囲 20〜80%RH (結露なきこと)
消費電力 最大860W
外形寸法 430 (W) ×176 (H) ×430 (D) mm (突起含まず)
4U ラックサイズ
質量 約23kg
付属品 ラックマウント金具
取付ネジ 1組
ACケーブル (15A 品) 1本
MC-2087 構成画像データ 1枚
