产品概要

IR-7523是一款搭载CFexpress记录单元的便携式录像机。
单机可实现4K120p视频的录制播放。此外，多台连接可实现更高分辨率和帧率叠加的录制播放。

特征

・单机可录制4KYCBCR 4:2:2 120p
・采用CFexpress卡TypeB（另售）记录单元
・支持1/6固定压缩比录制
・64GB的CFexpress卡录制4K120p时可录制20分钟（1/6固定压缩比）
・支持双卡槽循环录制
・支持4KYCBCR 4:2:2 120p视频的60p以下形式的慢放功能
・多台连接可实现以4K为单位的任意分辨率叠加收录（未来支持）
・多台连接可实现以60p/120p为单位的任意帧率叠加收录（未来支持）
・支持12G/6G/3GHD-SDI的输入输出以及HDMI2.0的输出
・支持25G/100GbE（未来支持・套餐）
　25G/100GbE依据SMPTE ST 2110-10/-20/-30/-40
・搭载TIMECODE输入输出接口（仅支持LTC）
・搭载MADI输入输出接口
・搭载2ch的模拟音频输入输出接口
・支持Audinate Dante
・搭载Genlock（BB/3电平同步信号）
・支持最大32ch音频（无压缩、24bit）
・搭载DC和AC电源输入

录制时间

4K 24p 25p 30p 50p 60p 100p 120p
1/6固定压缩比 100分钟 96分钟 80分钟 48分钟 40分钟 24分钟 20分钟
HD 24PsF 25PsF/50i 30p/60i 50p 60p
1/6固定压缩比 292分钟 281分钟 234分钟 140分钟 117分钟

※录像时间暂定
※使用64GB的CFexpress卡的情况

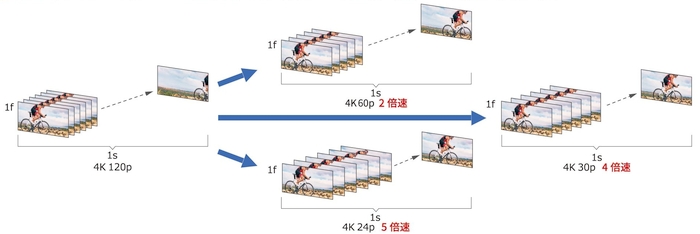

4K120p慢放应用案例

・4K120p摄像机录制

・改变录制时的帧率实现慢放 ※不能同时使用播放功能

规格


视频输入输出 4K 12G-SDI x 2 3840 x 2160 120p/119.88p/100p
12G-SDI ｘ 1 3840 x 2160 60p/59.94p/50p
6G-SDI x 1  3840 x 2160 30p/29.97p/25p/24p/23.98p
3G-SDI x 4  3840 x 2160 60p/59.94p/50p
支持辅助数据（音频、TC）
HD (※1) 3G-SDI x 1 1920 x 1080 60p/59.94p/50p
HD-SDI x 1 1920 x 1080 60i/59.94i/50i/30PsF /29.97PsF /25PsF /24PsF /23.98PsF
支持辅助数据（音频、TC）
  （未来支持） 25Gb/100Gb Ethernet(SMPTE ST 2110-10/-20/-30/-40)2系统 PTP(ST 2059)
MONITOR OUT 同※1
HDMI OUT HDMI 2.0 1系统
同步信号输入 HD3电平/BB信号 75Ω BNC Passive through（自动终端）
MADI 输入输出 75Ω BNC 1系统
TIMECODE 输入输出 BNC 1系统 仅支持LTC
ANALOG AUDIO 输入输出 连接器 XLR 3pin 凹1pin: GND 2pin: HOT3pin: COLD
AUDIO IN: LINE/MIC/MIC＋48 切换式 AUDIO OUT: balance
输出Level: 最大＋24d8u

GPIO 远程控制状态输出
LAN 1000Base-T Ethernet
支持NMOS
文件传输
Dante 1000Base-T
PC I/F 32Gbps 文件传输
Headphone 3.5mm Stereo mini jack
SD SD2.0 卡槽
机器维修（升级）、log输出
USB2.0 用于扩张功能
录像方式 视频 1/6固定压缩比 YCBCR 4:2:2 10bit
  音频 Linear PCM 48kHz 24bit 32音频通道
記録メディア CFexpress 卡
一般规格
电源电压 DC IN DC 12.0-17.0V
AC IN AC100-240V
耗电量 120W MAX
工作温度范围 0～40℃
工作湿度范围 20～80％RH（无冷凝）
尺寸 210(W)×133(H)×310(D)mm　（不含突起物）
重量 3.0 kg　（不含记录单元）
