製品概要

12G-SDI×4chの信号をHDMI2.1×1chに変換するコンバーターボックスです。

特長

・12G-SDI×4chをHDMI2.1×1chに変換
・DSC（Display Stream Compression）1.2対応
・HDCP 2.3/1.4対応
・簡易信号発生機能（カラーバー、オーディオ1kHz -18dB）
・ループスルー
・ステータス監視機能
・EDID、SCDC、リンクトレーニングのステータスをフロントパネルに表示
・外部制御：LAN、RS-232C、GPIO

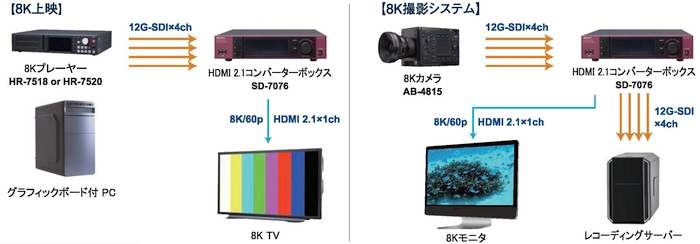

接続例

仕様

入力仕様

映像

SDI Link 解像度 フレームレート カラースペース 階調 伝送方式
12G Quad 7680×4320 60/59.94/50p  YCBCR4:2:2 10 bit 2SI
SQD
Dual 30p/29p/25p/24p/23.98p  YCBCR4:2:2 10 bit 2SI
3840×2160 120p/119.88p/100p  YCBCR4:2:2 10 bit 2SI

音声

チャンネル 最大32ch
サンプリング周波数 48kHz
分解能 24bit

出力仕様

映像

DSC 解像度 フレームレート カラースペース 階調

  FRL Rate
12G/4L 10G/4L 8G/4L 6G/4L 6G/3L 3G/3L
OFF       7680×4320 60/59.94/50p YCBCR 4:2:0 12 ●
10 ● ●
8 ● ● ●
30/25p RGB/YCBCR 4:4:4 12 ●
30/25/24p RGB/YCBCR 4:4:4 10 ● ●
8 ● ● ●
YCBCR 4:2:2 12 ● ● ●
3840×2160 120/100p RGB/YCBCR 4:4:4 12 ●
10 ● ●
8 ● ● ●
YCBCR 4:2:2 12 ● ● ●
10 ● ● ●
8 ● ● ● ●
ON 7680×4320 60/59.94/50p RGB/YCBCR 4:4:4 8 ● ● ● ●
YCBCR 4:2:2 12   ● ● ●
YCBCR 4:2:0 12   ● ● ●
10     ● ●
8       ●
30/25/24p RGB/YCBCR 4:4:4 12   ● ● ● ●
10     ● ● ●
8       ● ●
YCBCR 4:2:2 12       ● ● ●
3840×2160   120/100p   RGB/YCBCR 4:4:4   12   ● ● ● ●
10     ● ● ●
8       ● ●

音声

チャンネル 最大8ch
サンプリング周波数 48kHz
分解能 24bit

一般仕様


電源電圧 DC 12V
消費電力 100W MAX
外形寸法 210(W)×44(H)×350(D)mm (突起物含まず)
質量 約2kg
