製品概要

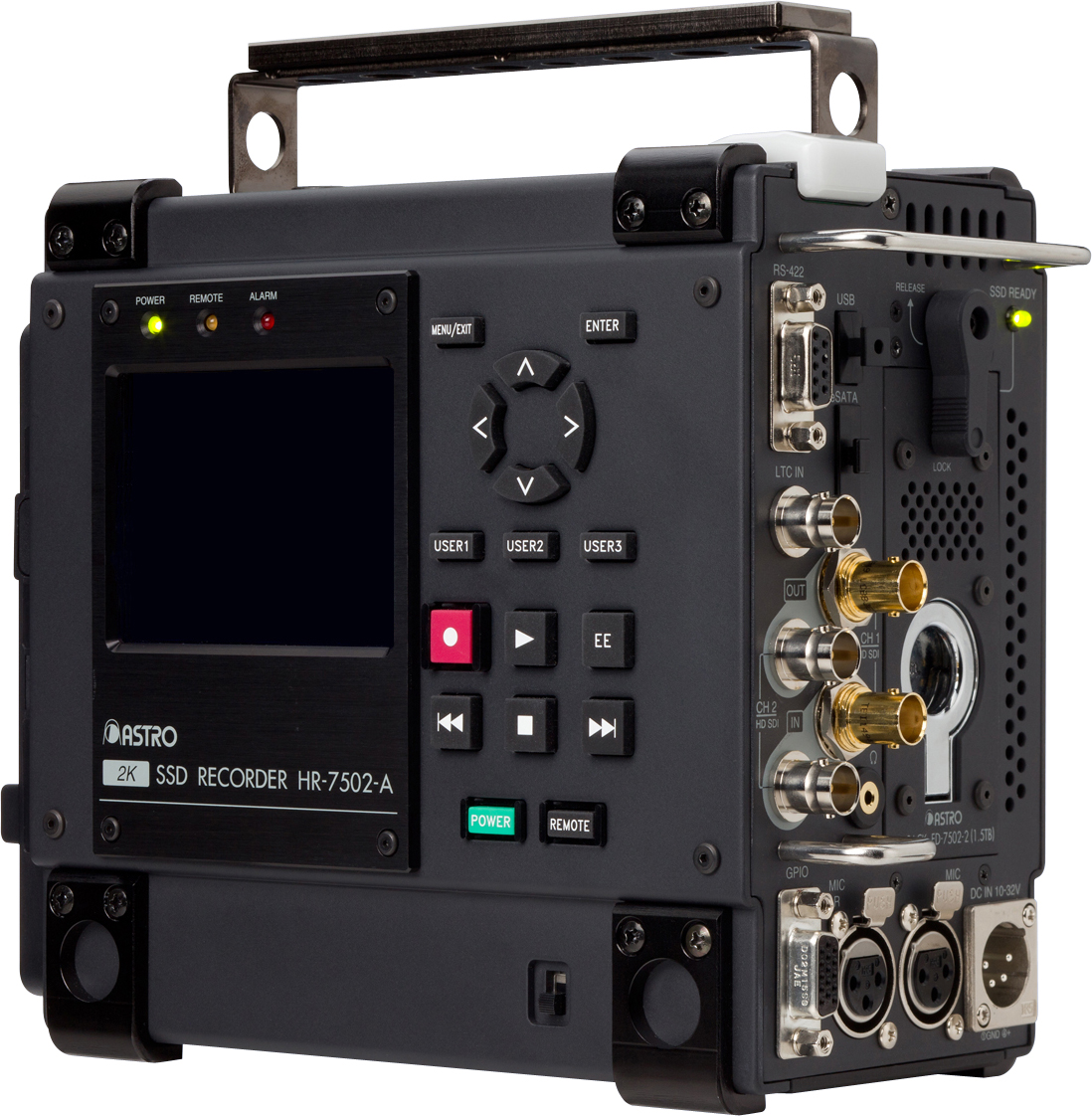

HR-7502-Aは、小型、軽量の映像音声記録装置で、RGB444、ARRIRAWなど、非圧縮映像の最高画質をサポート、既存のVTRやHDDなどの置き換え用途に対応します。
記録デバイスにSSD(Solid State Drive)を採用、品質と信頼性の両立を可能にしました。
デジタルシネマ、TV放送、研究開発機関など、幅広いアプリケーションにお使いいただけます。
ファイル転送装置IM-1503との組み合わせで、dpx連番ファイルとしての展開、またARRI社製デジタルシネマカメラALEXAの独自フォーマットであるARRIRAWにも対応、.ari連番ファイル形式での掃出しも可能ですので、ファイルベースワークフローにも、柔軟に対応します。

国内で初の、全編ARRIRAW収録で製作された映画「桐島、部活やめるってよ」に、HR-7502-Aが採用されました。
「桐島、部活やめるってよ」公式サイト
「ビデオα 2012年5月号」:掲載記事


Front

Left

Rear

Right



ALEXA ARRIRAW Current Work Flow

◆カラーマネジメント データマネジメント

特長

● 2k/HD非圧縮RGB、YUV、ARRIRAW対応
● 1080/24Pで最長180分の記録時間
● 小型、軽量、ポータブル
● 1台で3D(L+R)収録
● エンベデッドオーディオ、タイムコード、アンシラリデータ収録
● バリアブルフレーム記録、全データ記録
● アナログオーディオ
● 4:4:4デュアルリンク、4:2:2シングルリンク、3D(4:2:2シングルリンク×2)、3G-SDI

【Easy Operation】
● 3.5インチ プレビュー用LCD搭載
● 電源投入後、5秒以内のクイックスタート
● ホットスワップ対応で、電源ONのままSSDパック入れ替え可能
● クリップ再生用プレイリスト

【Extensive】
● DPX(映像)、BWF(音声)ファイルフォーマット
● ALEXA ARRIRAW認証取得
● ユーザーLUT
● USBキーボード
● Vマウント
● ALEXA用カメラマウントキットHR-7502-01(オプション)

【Reliable】
● SSD残り時間、バッテリー残量、アラーム表示
● 堅牢かつ衝撃に強い構造

レコーディング モード

【ノーマル】
映像、音声、タイムコード

【インターバル】
フレーム間欠記録、最大99フレーム

【バリフレーム】
カメラのバリアブルフレーム出力に対応

【全データ】
ブランキング期間含めた全データ記録

【繰り返し再生】
クリップ、フォルダ単位での繰り返し再生とプレイリスト

【可変速再生】
2倍、3倍、4倍...の倍速再生と、1/2、 1/3、1/4...の減速再生

【RECスタート/ストップの外部制御(カメラ)】
カメラからのスタート/ストップ制御

【RECスタート/ストップの外部制御(タイムコード)】
タイムコードによるスタート/ストップ制御

【GPIO】
GPIOによる遠隔制御

仕様

Input/Output Interface

SDI Input

3G-SDI x 1ch

SMPTE424M(LEVEL B) 4:2:2(YCBCR)/10bit and 4:4:4(RGB)/12bit

SMPTE299M(Embeded audio signal, sampling frequency 48KHz, synchronous audio)

HD-SDI x 1ch or

SMPTE274M 4:2:2(YCBCR)/10bit

HD-SDI x 2ch(3D)

SMPTE274M 4:2:2(YCBCR)/10bit x2

HD-SDI Dual Link(One Pair)

SMPTE372M 4:2:2(YCBCR)/10bit and 4:4:4(RGB)/12bit

SMPTE299M(Embeded audio signal, sampling frequency 48KHz, synchronous audio)

SDI Output

Same as above

Audio IN CH1/CH2

Cannon XLR 3 pin x 2

Line, MIC, and +48 V switch-selectable

Headphone Output

Mini jack

Timecode Input

SMPTE 12M(LTC)

GPIO

D-Sub 15 pin(2 Input, 2 Output)

USB

USB(A Type), 1 port

eSATA

eSATA 2 or eSATA 3.0Gbps, 1 port

Power Connector

Cannon XLR 4 pin, 10 to 32V Input

Format (2048(1920)dots x 1080 lines) and Recording Time with 1.5TB SSD Pack(Max.)

Interface

Format

Frame Rate(Hz)

Recording Time

Single Link HD-SDIx1ch

4:2:2(YCBCR)/10bit

23.98P, 23.98PsF, 24P, 24PsF

180 min.

25P, 25PsF, 50i

170 min.

29.97P, 29.97PsF, 30P, 30PsF, 59.94i, 60i

140 min.

Single Link HD-SDIx2ch

4:2:2(YCBCR)/10bit

23.98P, 23.98PsF, 24P, 24PsF

90 min.

25P, 25PsF, 50i

86 min.

29.97P, 29.97PsF, 30P, 30PsF, 59.94i, 60i

70 min.

Dual Link HD-SDI or 3G-SDI

4:4:4(RGB)/12bit

23.98P, 23.98PsF, 24P, 24PsF

100 min.

25P, 25PsF, 50i

96 min.

29.97P, 29.97PsF, 30P, 30PsF, 59.94i, 60i

80 min.

4:2:2(YCBCR)/10bit

*50P

86 min.

*59.94P, *60P

70 min.

T-Link

ARRIRAW

23.98P, 24P

90 min.

25P

86 min.

29.97P, 30P

70 min.

*Remarks:

50P, 59.94P, 60P format is only 1920 dots x 1080 lines supported.

General

Operating Temperature

0 to 40°C

Operating Humidity

30 to 80% RH(non condensing)

Power Supply

DC10 to 32V

Power Consumption

36W MAX

Main Unit Size

180(W) x182(H) x 102(D) mm *Excluding subjected parts

SSD Pack Size

38(W) x 92(H) x 135(D) mm *Excluding subjected parts

Weight

Approx. 3kg(Including SSD Pack)

Output File Format

Video Data

.ari file format

DPX file format

SMPTE 268M standard

4:2:2(YCBCR)/10bit and 4:4:4(RGB)/10bit or 12bit

Audio Data

BWF file format

EBU Tech 3285 standard

PCM 24bit, Audio sampling rate 48KHz

Audio input x 2ch

Embedded audio first 1st and 2nd group, total 8ch

アクセサリー(オプション)

SSD pack 750GB, FD-7502-1( 90min. recording, single link 24p)
SSD pack 1.5TB, FD-7502-2(180min. recording, single link 24p)
SSD pack 192GB, FD-7502-3( 22min. recording, single link 24p)
SSD pack 384GB, FD-7502-4( 45min. recording, single link 24p)
SSD pack, FD-7502 series
